Drucken/Export aus Stücklisten ( für IDWs / IAM )
Optimieren Sie Ihren Druckprozess: Drucken Sie aus einer Stückliste alle Einzelteil Zeichnungen oder Exportieren Sie Daten als PDF / STEP / DXF .
So kann es gehen ! LINK

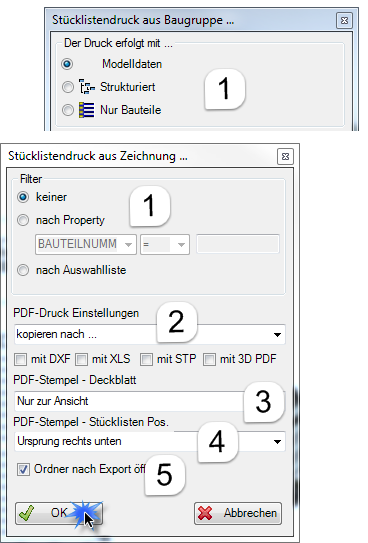

Der Dialog.
!pdf_l.bmp!
##TODO
(1) - Quellen der Daten
Legen Sie die Stücklisten Quelle fest und bestimmen Sie, welche Zeichnungen gedruckt werden. In der IAM :
- Modelldaten - Strukturiert - Nur Bauteil
In der IDW
- immer die gesamte Liste
Filter
Hier kann die Ausgabe gefiltert werden. z.b. E/V Listen
- Alles Alle Stücklisten Positionen werden gedruckt - Mit Filter Drucken nach festen Filtern - zb. E/V Listen - Nach Auswahlliste In der Auflistung werden in der ersten Spalte alle Stücklisteneinträge grün gekennzeichnet die eine IDW haben
PDF - Druck Einstellungen
Legen Sie fest, nach welchen Einstellungen der Ausdruck oder der Export erfolgt. Beim Export wird im Standard eine PDF exportiert - weiterhin können Sie DXF / XLS / STP und 3D PDF selektieren.
3D PDF ab Inventor 2017
PDF-Stempel - Deckblatt
Das Deckblatt - die Zusammenbau Zeichnung - bekommt den ausgewählten Stempel.
Wo und wie die Stempel konfiguriert werden, finden Sie hier: Link
PDF-Stempel - Stücklisten Pos.
Die Zeichung aus der Stückliste bekommt den ausgewählten Stempel.
Ordner nach Export öffnen.
Öffnet den Explorer
Wo und wie die Stempel konfiguriert werden, finden Sie hier: „LINK“:https://handzik.de/projects/speedup-wiki/wiki/PdfStempel_SpeedUpSerie
